1.鋼制鏈輪與筒體可靠焊接，使其可以傳遞更高的扭矩，能夠適應中重型托盤輸送的要求。
2.精密滾珠軸承固定在鋼制沖壓軸承殼內，堅固、耐用，能夠承受比塑膠軸承座更大的載荷。
3.對使用環境要求不高，高、低溫均可良好運行。
4.鏈輪外側安裝有塑膠端蓋，可在一定程度上防止灰塵和濺水對軸承的損害。
5.適用溫度：-5℃~+40℃，去除端蓋（綠色）和擋圈（黑色）可達：-30℃~+80℃。

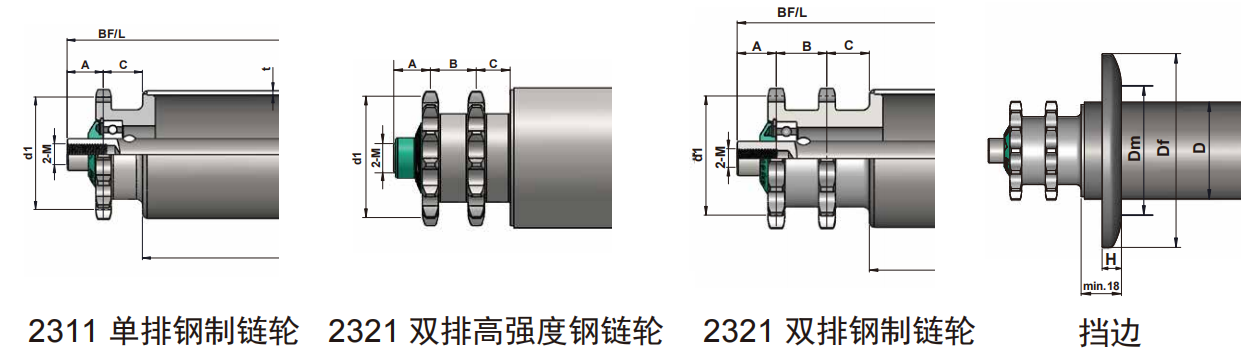

管徑 | 壁厚 | 軸徑 | 鏈輪 | A | B | C | 筒體材料 |
鋼制鍍鋅 | 高強度 鋼鍍鋅 | 不銹鋼 |
Φ50 | 1.5 | Φ12 | 08B11T | 17 | 22 | 18.5 | √ |
| √ |
Φ50 | 2.0 | Φ12 | 08B11T | 17 | 22 | 18.5 | √ |
|
|
Φ60 | 2.0 | Φ12/15 | 08B14T | 17 | 22 | 18.5 | √ |
| √ |
Φ60 | 3.0 | Φ15 | 08B14T | 17 | 22 | 18.5 | √ |
|
|
Φ76 | 3.0 | Φ15 | 08B14T | 17 | 22 | 18.5 | √ |
| √ |
Φ76 | 2.0 | Φ17 | 10A13T | 20 | 22 | 18.5 |
| √ |
|
| Φ76 | 3.0 | Φ20 | 10A13T | 20 | 25 | 18.5 | √ |
| √ |
Φ76 | 4.0 | Φ20 | 10A13T | 20 | 25 | 18.5 | √ |
|
|
Φ80 | 3.0 | Φ20 | 10B15T | 20 | 25 | 18.5 | √ |
|
|
Φ89 | 3.0 | Φ20 | 10B15T | 20 | 25 | 18.5 | √ |
|
|
Φ89 | 4.0 | Φ20 | 10B15T | 20 | 25 | 18.5 | √ |
|
|
方式 | D | Df
| H
| 筒體材料 |
鋼制鍍鋅 | 不銹鋼 |
焊接 | Φ60 | Φ120 | 12 | √ | √ |
Φ76 | Φ135 | 16.5 | √ | √ |
Φ80 | Φ150 | 18 | √ |
|
Φ89 | Φ150 | 18 | √ |
|
備注:Φ50、60的輥筒可提供外套PVC軟膠(2mm)的配置
Φ50的輥筒可提供外套PU膠套(2mm/3mm)的配置
PVC/PU套不防靜電
如輸送鋼制托盤，導致輥筒表面磨損的風險較高，請?zhí)崆芭c我司聯系
